房屋墙面防水补漏工程密封材料嵌缝
1.热灌法施工
密封材料的嵌填方法可分为热灌法和冷嵌法。改性煤焦油沥青密封材料常用 热灌法施工.•而改性石油沥青密封材料和合成高分了•密封材料常用冷嵌法施工。
1）嵌填密封材料应待基层处理剂表面干燥后才能进行。表面干燥后应立 即嵌填密封材料.否则基层表面易被污染•也会削弱密封材料与基层的黏结力。
2）采用热灌法工艺施工的密封材料，需在现场塑化或加热。此时的加热设 备可用塑化炉；也可在现场搭砌炉灶，用铁锅或铁桶加热。
3）加热时,先将热塑性密封材料装入锅中，装锅容量以2/3为宜。然后用 文火缓慢加热,使其熔化.并随时用棍棒进行搅拌,使锅内材料升温均匀,以免 锅底材料温度过高而老化变质。
4）在加热过程中,要注意温度变化，可用200?300℃的棒式温度计测量温度。其方法是:将温度计插入锅中心液面下100 mm左右.并不断轻轻搅动.至 温度计停止升温时，便测得锅内材料的温度。加热温度一般为110?130℃,最 高不得超过140℃。若现场没有温度计时，温度控制以锅内材料液面发亮、不再 起泡，并略有青烟冒出为度。
5）加热到规定温度后,应立即运至现场进行浇灌，浇灌时的温度不应低于 110℃,若运输距离过长时，应采用保温桶运输。
6）当屋面坡度较小时.可采用特制的灌缝车或塑化炉灌缝•以减轻劳动强 度，提高工效。檐口、山墙等节点部位,无法使用灌缝车或灌缝量不大时.宜采 用鸭嘴壶浇灌。为方便清理.可在桶内薄薄地涂上一层机油•洒上少量滑石粉。

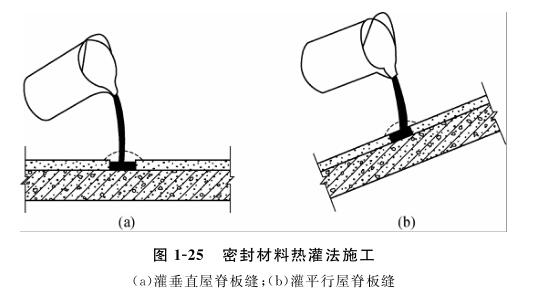

7）灌缝时应从最低标高处开始向上连续进行,尽量减少接头。一般先灌垂 宜屋脊的板缝，后灌平行屋脊的板缝；纵横交叉处,在灌垂宜屋脊时，应向平行 屋脊缝两侧延伸150 mm,并留成斜槎.灌缝应饱满，略高出板缝，并浇出板缝两 侧各20 mm左右。灌垂直屋脊板缝时，应对准缝的中部浇灌；灌平行屋脊板缝 时，应靠近高侧浇灌.如图1-25所示。
8）灌缝时漫出两侧的多余材料,可切除回收利用,可与容器内清理出的密 封材料一起重新加热使用.但一次加入量不能超过新材料的10%。
9）濯缝完毕后应立即检直密封材料与接缝两侧面的黏结是否良好，有无气 泡.若发现有脱开现象和气泡存在，应用喷灯或电烙铁烘烤后压实。
2.冷嵌法施工
改性石油沥青密封材料和合成高分子密封材料常采用冷嵌法施工。其要 求如下：
1）冷嵌法施工大多采用手工操作.用腻子刀或刮刀嵌填，较先进的方法有 电动或手动嵌缝枪嵌填。
2）用腻子刀嵌填时，先用刀片将密封材料刮到接缝两侧的黏结面.然后将 密封材料填满整个接缝。嵌填时应注意不让空气混入密封材料中，并耍嵌填密实
饱满。为了避免密封材料粘在腻子刀片上•嵌填前可先将刀片在煤油中蘸一下。
3）采用挤出枪施工时，应根据接缝的宽度选用合适的枪嘴。若采用简装密 封材料, nJ'把包装筒的塑料嘴斜切开作为枪嘴。嵌填时,把枪嘴贴近接缝底部. 并朝移动方向倾斜一定角度,边挤边以缓慢均匀的速度.使密封材料从底部充 满整个接缝，如图1-26所示。
4）嵌填接缝的交叉部位时.先填充一个方向的接缝，然后把枪嘴插进交叉 部位一填充的密封材料内,填好另•方.向的接缝.如图1-27所示。
5）密封材料衔接部位的嵌填.应在已嵌好的密封材料固化前进行。嵌填时应籽 枪嘴移动到已嵌填好的密封材料内重复填充,以保证衔接部位密实饱满。
6）填充接缝端部时，只需要填到离顶端200 mm处，然后从顶端向一填好的 方向填充.确保接缝端部密封材料与基层黏结牢固。
7）如接缝尺寸大.宽度超过30 mm•或接缝底部是圆弧形时,宜采用二次填充法 嵌填，即待先填充的密封材料固化后•再进行第二次填充,如图1-28所示。
8）为了保证密封材料的嵌填质量，应在嵌填完的密封材料未干前，用刮刀压平 与修整。压平时应稍用力，朝与嵌填时枪嘴移动相反的方向进行,不要来回揉压。 压平•结束.即用刮刀朝压平的反方向缓慢刮压•遍,使密封材料表面平滑。
9）压平整修完毕后,应立即揭除遮挡胶条。如果在接缝周围沾有密封材料 或留有遮挡胶条胶粘剂的痕迹，应选用相应的溶剂擦净。在清洗过程中应防止溶剂损坏接缝中的密封材料。
3.保护层施工
接缝直接外露的密封材料上宜做保护层.以延K密封防水耐用年限。
保护层施工，必须待密封材料表干后才能进行，以免影响密封材料的固化 过程及损坏密封防水部位。保护层的施工应根据设计要求进行，如设计无具体 要求时，一般可采用所用密封材料稀释后作为涂料,加铺一层胎体增强材料.做 成宽约200 mm左右的•布二涂涂膜保护层。此外还可铺贴卷材.涂刷防水涂 料或铺抹水泥砂浆做保护层，其宽度不应小于100 mm。
