4）火焰加热要均匀、充分、适度。在操作时,持枪人不能使火焰停留在一个 地方的时间过长.而应沿着卷材宽度方向缓缓移动，使卷材横向受热均匀。同 时.还要掌握加热程度。加热程度控制在热熔胶出现黑色光泽（此时沥青的温 度在200?230℃之间）、发亮并有微泡现象.但不能出现大量气泡。
5）持枪操作时,喷枪头与卷材面宜保持50?100 nun距离，与基层成 30°?45°角。火焰要喷向卷材与基层的交接处.同时加热卷材胶粘剂和基层面。 此外，还要随时注意火焰喷射方向和位置。
6）大面积铺贴卷材时,在粘贴好端部卷材后•持枪人应站在卷材滚铺的前 方,把喷枪对准卷材和基层面的交接处，使之同时加热卷材和基层面。条粘时 只需加热两侧边，加热宽度各为150 mm左右。

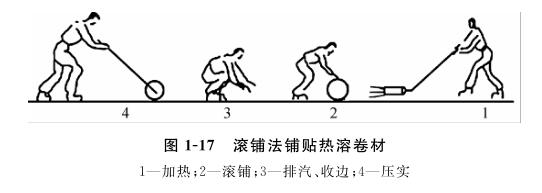

此时推滚卷材的工人应蹲在已铺好的端部卷材上面.待卷材加热充分后就 可缓缓地推压卷材.并随时注意卷材的搭接缝宽度。与此同时.另•人紧跟其 后•用棉纱团从中间向两边抹压卷材,赶出气泡，并用抹刀将溢出的热熔胶刮压 抹平。距熔粘位置1?2 mm,另一人用压辐压实卷材,如图1-17所示。
7）卷材被热熔粘贴后，要在卷材尚处于较柔软时.及时进行辑压。馄压时 间可根据施工环境、气候条件调节掌握。气温高冷却慢•转压时间宜稍迟；气温 低冷却快，辐压宜提早。
如果采用条粘法铺贴卷材时,在加热卷材西侧边的同时.还应稍稍加热中 间部位,使卷材变软而易于平服地铺贴在基层上，避免空铺部位空气难以排尽。
8）在滚铺法施工时，加热与推滚要配合默契，操作人员在推滚时要适当用力按压卷材.使卷材可基层面紧密接触.排出空气.粘贴牢固。按压时用力不宜 太大，以免压扁卷材.或雉以推滚。
9）当熔贴卷材的端头只剩下30 mm左右时,应把卷材末端翻放在隔热板 I：,而隔热板的位置则放在已熔贴好的卷材上.面•，如图1-18所示。最后用喷枪 火焰分别加热余卜.的卷材和基层表面,待加热充分后，再提起卷材粘贴于基层 上予以固定。
2、展铺法
展铺法是先把卷材平展铺于基层表面，再沿边缘掀起卷材予以加热卷材底 面和基层表面•然后将卷材粘贴于基层上。
展铺法主要适用于条粘法铺贴卷材.其施T.操作方法如下：
1）先把卷材展铺在待铺的基面上，对准搭接缝.按与辐铺法相同的方法熔 贴好，始端部卷材。
2）若整幅卷材不够平整，可把另一端（末端）卷材卷在1根机0 mm X 1500 mm的木棒上，由2?3人拉直整幅卷材.使之无皱折•、波纹，并能平服地与 基层相贴为准。
3）当卷材对准长边搭接缝的弹线位置后•由一人站在末端卷材上面做临时 固定，以防卷材回缩。

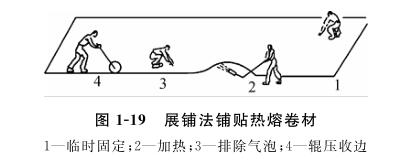

4）固定好末端后.从始端开始熔贴卷材。操作时，在距始端约1500 mm的 地方，由手持喷枪的工人掀开卷材边缘约200 mm高（其掀开高度以喷枪头易 于喷热侧边卷材的底面胶粘剂为准）.再把喷枪头伸进侧边卷材底部，开大火 焰•转动枪头，加热卷材边宽约200 mm左右的底面胶和基面，边加热边沿长向 后退。另一人拿棉纱团，从卷材中间向两边赶出气泡，并将卷材抹压平整。最 后一人紧随其后及时用手持压辐压实两侧边卷材,并用抹刀将挤出的胶粘剂刮 压平整，如图1-19所示。
5）当两侧边卷材热熔粘贴只剩下末端1000 mm长时,与滚铺法一样，熔贴 好末端卷材。这样每幅卷材的K边、短边四周均能粘贴于屋面基层1：0
3、搭接缝施工
热熔卷材表面一般都有一层防粘隔离层.如把它留在搭接缝间，则不利于 搭接独结。因此.在热熔黏结搭接缝之前.应先将下一层卷材表面的防粘隔离
层用喷枪熔烧掉，以利搭接缝黏结牢固。
1)操作时，由持喷枪的工人拿好烫板柄,把烫板沿搭接粉线向后移动，喷枪火焰 随烫板一起移动，喷枪应紧靠烫板•并距卷材高约50?10() mm.如图1 20所示。
2）喷枪移动速度要控制合适,以刚好熔去隔离层为准。在移动过程中.烫 板和喷枪要密切配合，切忌火焰烧伤或烫板烫损搭接处的相邻卷材面。另外, 在加热时还应注意喷嘴不能触及卷材,否则极易损伤或戳破卷材。
3）辐压时,待搭接缝口有热熔胶（胶粘剂）溢出.收边人员趁热用棉纱团抹 平卷材后，即可用抹灰刀把溢出的热熔胶刮平，沿边封严。
4）对于卷材短边搭接缝，还可用抹灰刀挑开，同时用汽油喷灯烘烤卷材搭 接处［见图121（a）］,待加热至适当温度后，随即用抹灰刀将接缝处溢出的热熔 胶刮平、封严［见图这同样会取得很好的效果。
5)当整个防水层熔贴完成后♦所有搭接缝边还应用密封材料予以涂封严 密。根据《屋面工程质量验收规范》(GB 50207 2002)规定，采用热熔法、冷粘 法、自粘法工艺铺设的高聚物改性沥青防水卷材屋面.其“接缝口应用密封材料封严，宽度不应小于io mm”。
密封材料可用聚氯乙烯建筑防水接缝材料或建筑防水沥青嵌缝油膏•也可 采用封口胶或冷玛蹄脂。密封材料应在缝口抹平,使其形成明显的沥青条带。
6）防水层完工后应做蓄水试验,合格后才可按设计要求施工保护层。
