一、幕墙渗水原因分析　

    1．设计

     (1)主要受力构件铝型材立柱不按规范设置20mm伸缩缝，铝型材热胀冷缩、主体结构压缩变形产生的应力会使玻璃开裂，产生渗水现象。

     (2)设计时没有采用伸缩量较大的密封胶，也没有进行必要的计算。例如耐候硅酮密封胶其位移能力达±25%，为普通密封胶的2倍，必须按此数据计算预留注胶位置尺寸，否则密封胶适应变形能力差，受温度变化会自行拉裂或鼓起，失去防水功能。

     (3)开启窗防水密封处理失效或密封层数不足（一般要求二至三道密封），导致雨水沿幕墙流淌时，直接进入开启窗内，出现倒泛水。

     (4)与建筑物接合收口处理时，没有与土建单位共同研究和配合，而是各自施工，各管一面，导致出现渗水通道。特别是幕墙顶部与女儿墙之间的幕墙压顶连接不牢固，封闭不严，如螺丝孔、压顶搭接处不打胶或打胶不严密、遗漏等，都会形成渗水通道。

     2．铝型材

     (1)铝型材表面处理不符合国家标准，表面涂层附着力不强，氧化膜太薄或过厚（规范规定阳极氧化膜厚度不应低于AA15级），导致密封胶粘接失效。

     (2)主要受力构件铝型材立柱和横梁的强度不足，刚度不够，其截面受力部分的壁厚小于3mm，在风荷载标准值作用下，相对挠度大于L/180或绝对挠度大于20mm，幕墙严重变形，出现移位和雨水渗漏。

     (3)没有采用优质高精度等级铝型材（其中幕墙立柱应采用超高精度等级），铝型材不合格，其弯曲度、扭拧度、波浪度等严重超标，造成整幅幕墙的平面度、垂直度不能达到要求。

     3．密封胶

　       (1)为节约成本，采用普通密封胶而没有采用耐候硅酮密封胶进行室外嵌缝，在幕墙上经太阳光紫外线照射，胶缝过早老化，造成开裂。

     (2)没有注意工程所采用的结构硅酮密封胶、耐候硅酮密封胶、墙边胶的有效使用期，过期使用，胶缝起泡、开裂或不凝固，导致幕墙渗水。

     (3)没有按规范进行结构硅酮密封胶接触材料相容性试验，结果结构硅酮密封胶与铝型材、玻璃、胶条等材料不相容，发生影响粘结性的化学变化，同时影响密封作用。

     4．玻璃

    (1)玻璃强度没有进行验算，玻璃没有足够的承载力，在台风暴雨下开裂破碎，导致进水。

     (2)玻璃没有作热应力验算，大面积的玻璃吸收日照，热应力超过其容许应力，引起热断裂，幕墙漏水。

     (3)玻璃尺寸公差超标，玻璃两力嵌入量及空隙不符合设计要求，安装到明框玻璃幕墙上时；玻璃偏小，则槽口嵌入深度不足，胶缝宽度达不到要求，玻璃容易从边缘破裂；玻璃偏大，则槽口嵌入位置过深，玻璃受热膨胀容易被铝型材挤爆导致渗水。尺寸不准确的玻璃安装于隐框玻璃幕墙上时，胶缝宽度不均匀，难以控制注胶质量。规范规定，隐框玻璃幕墙玻璃拼缝宽度不宜小于15mm，这样才能保证拼缝间隙满足幕墙因地震、温度变化产生层间位移的要求，不会挤坏玻璃。

     (4)玻璃没有进行边缘倒棱倒角处理，用作幕墙面材时玻璃容易产生应力集中，导致暗裂或自爆，存在隐患。

     5．施工

　    (1)铝框架安装时，不按规范操作，没有抓好质量，水平度、垂直度、对角线差和直线度超标，直接影响幕墙的物理性能。一般来说，接缝处的水流量远远大于玻璃墙面上的平均水流量，接缝是主要渗漏部位，如果各构件连接处的缝隙不进行密封处理，安装玻璃后必然渗水。

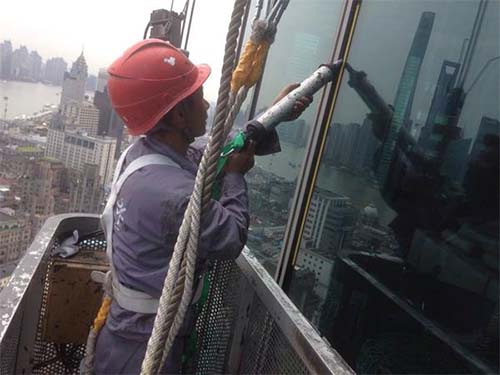

     (2)耐候硅酮密封胶施工不密实，封堵不严或长宽比不符合规范。规范规定施工厚度应大于3.5mm、小于4.5mm，高度不应小于厚度的2倍，且不得三面粘结。耐候硅酮密封胶施工厚度太薄则不能保证密封质量，对型材温度变化产生的拉应力不利；太厚又反而容易被拉断，使密封和防渗漏失效，雨水从填嵌的空隙和裂隙渗入室内。

     (3)对密封胶施工条件不重视。南方地区雨水较多，如在雨季强行露天施工耐候密封胶，无法保证密封质量。结构胶施工也有一定的温度、湿度条件，必须注意。

     (4)密封胶条尺寸不符或采用劣质材料，很快松脱或老化，失去密封防水功能。

     (5)没有采用弹性定位垫块，玻璃与构件直接接触。当建筑变形或温度变化时，构件对玻璃产生较大应力，往往从玻璃底部开始挤裂玻璃。

     6．使用

     (1)没有提供详细的竣工资料及使用说明书给使用单位，用户入住后，不明白幕墙的使用方法，造成对幕墙的损坏、碰撞变形、污染等，导致渗水。

     (2)外墙清洁时，操作不当容易对幕墙造成损坏，例如清洁公司的吊篮挂绳，往往直接挂在幕墙顶部胶缝上，来回摩擦拉裂胶缝，造成渗水。玻璃清洁剂如不采用中性清洁剂，或清洁后未用清水冲洗干净，会产生腐蚀，损坏密封性能。

     (3)住户擅自进行改造，对破坏的部位没有进行认真填塞、防水处理。

二、幕墙渗水防治措施 　

     导致幕墙渗水与漏水的基本条件有三个：有孔隙存在；有水的存在；有渗水裂缝的压力差存在。消除一个或更多的这些基本条件是防治水渗漏的途径：一是尽量减少孔隙；二是遮挡雨水，使之尽量不浸湿缝隙；三是减少被浸湿缝隙处的风压差。

      1．设计时首先考虑幕墙防水装置设计构造，运用等压原理"，在幕墙铝型材上设置等压腔和特别压力引入孔，这样，等压腔内部压力通过特别压力引入孔与外部压力平衡，将压力差移至接触不到雨水的室内一侧，于是有水处没有风压力差而有压差的部位又没有水，达到防止外部水利用压力差渗入幕墙的目的，这是积极防水的措施。

      2．在幕墙铝型材上开设流向室外的泄水小孔，把通过细小缝隙进入幕墙内部的水收集排出幕墙外，同时排去玻璃、铝型材与铝扣条之间的等压腔内的少量积水，这是行之有效的治水方法之一。

      3．设计时也可以考虑在玻璃幕墙上设置收集管道和排水管道，将渗入裂隙进入幕墙内部的水收集在一起，通过排水管道通畅地排往室内某一指定的排水孔，这是另一种可靠的治水措施。

      4．选用优质结构硅酮密封胶、耐候硅酮密封胶、墙边胶，而且要加强检验，防止过期使用。选用优质浮法玻璃，玻璃必须经边缘处理，玻璃规格尺寸误差符合标准要求。

      5．注意控制密封胶的使用环境，严禁下雨天露天进行耐候硅酮密封胶施工。结构胶的施工车间要求清洁无尘土，室内温度不宜高于27℃（不同品牌的结构胶其使用性能不同，对室内温度的要求也略有不同），相对湿度不宜低于50%。

      6．结构硅酮密封胶、耐候硅酮密封胶、墙边胶注胶前，应先将铝框、玻璃或缝隙上的尘埃、油渍、松散物和其他脏物清除干净，注胶后应嵌填密实、表面平整，加强养护，防止手摸、水冲等。

      7．按规范要求，玻璃幕墙施工过程中应分层进行抗雨水渗漏性能检查，以便修补，中间控制幕墙质量。

      8．玻璃幕墙的质量检查，分隐蔽验收和工程验收两类。隐蔽验收是在铝型材框架安装完毕后进行，主要检验连接钢码的牢固安全程度，检验幕墙与主体结构的间隙节点安装、伸缩缝安装等。工程验收在玻璃幕墙工程完工后进行，为玻璃幕墙的竣工验收，是分项工程的中间验收。

      9．开启窗应认真检查是否达到密封程度，配件是否材质优良、功能可靠，开启、关闭是否灵活。

      10．清洁幕墙时，采用大楼自身的擦窗机。如果由专业清洁公司清洁，必须有详细的施工组织方案，不能对幕墙有任何损坏。

      11．完善竣工验收资料，移交给有关部门，使用单位应根据使用说明书及时制订幕墙的保养、维修计划与制度。
