1、喷射混凝土与围岩的粘结强度试验应在现场进行。当条件不具备时,也可在试验室用岩块近似地测定其粘结强度。
2、喷射混凝土与围岩的粘结强度的试验可采用预留试件拉拔法或钻芯拉拔法。
3、当采用预留试件拉拔法时,试验应在隧洞的边墙或拱部进行。试件应为圆柱体,直径宜为200~ 500mm ,高可为100mm ,试验应符合下列步骤:
1)定试验部位,施工的喷层厚度应在100mm以上,其表面宜平整;
2)试件部位的混凝土喷射后,应立即用铲刀沿试件轮廓挖出宽50mm的槽,试件与四周的喷射混凝土应完全脱离,仅底面与围岩粘结;
3)试验前,应将钢拉杆埋入试件中心并用环氧树脂砂胶粘结,设计的钢拉杆,应使其抗拔力大于喷射混凝土与岩石的粘结力;
4)用适宜的拉拔设备将试件拉拔至破坏,根据拉拔力和粘结面积,进行粘结强度的计算。
4、当采用钻芯拉拔法时,应符合下列要求:
1)主要设备应采用混凝土钻芯机'拉拔器和测力计。

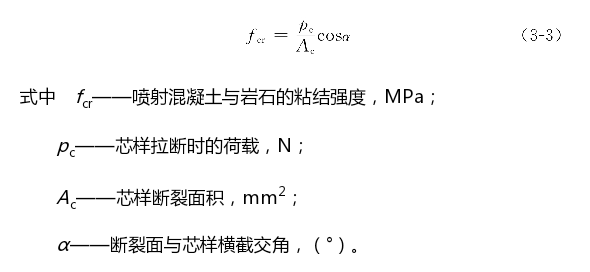

2 )试验按下列步骤进行:①用金刚石钻机在工程欲测部位垂直钻进喷层并深入围岩数厘米,形成芯样;②将卡套插入芯样与围岩的空隙中,推JS单簧内套,使卡套卡紧芯样;③安装E拔器与测力仪;④以每秒20 ~40N的速度缓慢加力,直到芯样断裂;⑤按下列公式计算喷射混凝土与围岩的粘结强度:
